金鼎JDXT-Y-1防爆點型感煙火災探測器
時間：2018-10-09 10:22:23 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-09/ac2e1fa1b3aa6ef615b2564115d09d21.jpg)
一、JDXT-Y-1防爆點型感煙火災探測器概述
JDXT-Y-1型防爆感煙火災探測器是非編碼開關型（繼電器輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。
當現場煙霧濃度超過設定的閾值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或暫短掉電且又重新上電后，指示燈才恢復閃爍（巡檢）狀態。
JDXT-Y-1防爆點型感煙火災探測器符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求>>、GB3836.2--2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》及GB3836.4--2000《爆炸性氣體環境用電氣設備第4部分：本安型”i”》的標準要求。適用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。經--指定的檢驗單位檢驗合格，取得了--級防爆合格證書。
二、JDXT-Y-1防爆點型感煙火災探測器特點
JDXT-Y-1防爆點型感煙火災探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
JDXT-Y-1探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。
三、JDXT-Y-1技術特性
防爆形式 ：本安-隔爆復合型
防爆標志：Exd（ib）IIBT6
環境溫度：-10℃~+55℃
相對濕度：≤95%（不凝露）
大氣壓力：80~110KPa
工作電壓：DC24V±4V
靜態電流：≤120uA
報警電流：10mA≤I≤30Ma
響應閾值：0.10dB/m~0.27dB/m
報警復位：瞬間斷電（10sMin，DC2.5VMax）
上電時間：≤10s
-高風速：7.6m/s（1500fpm）
報警確認燈：紅色，正常監視時周期性閃亮，報警時常亮。
安全柵參數：Ui=28VDC；Ii=60mA
保護面積：當空間高度為6m~12mm，一個探測器的保護面積，對一般保護現場而言為80㎡，空間高度為6m以下時，保護面積為60㎡。
外形尺寸：170×120×93mm
安裝尺寸：104mm
重量：1.55kg
四、JDXT-Y-1結構特征及工作原理

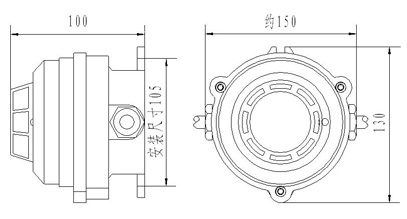

1.探測器外形示意圖如圖1所示。
圖1 探測器外形示意圖
2.工作原理
探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。
報警輸出信號采用開關量（繼電器無源觸點）方式，可以和國內外任何廠家的火災報警控制器配套使用。
