一、TS-DH-200電氣火災監控設備安裝及接線

監控器采用壁掛式安裝方式，安裝前開蓋接線方式同TS-FHM-200防火門監控器，接線完成后使用3個M6的膨脹螺栓固定在牢固的墻壁上，安裝尺寸如圖1。

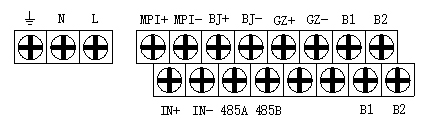

監控設備對外接線端子示意圖如圖1所示。

圖1

其中：

N、L：交流220V電源輸入，其中為電源保護地線。

MPI+、MPI-：TC-BUS-MPI總線，用于監控器級聯。

BJ+、BJ-：報警信號輸出，DC24V有源輸出，-大輸出電流150mA。

GZ+、GZ-：故障信號輸出，DC24V有源輸出，-大輸出電流150mA。

B1、B2：TC-BUS-PDC總線。

IN+、IN-：DC24V有源輸入。

485A、485B：圖形顯示裝置接口。

二、TS-DH-200電氣火災監控設備布線要求

1.布線要符合GB50166-2007的要求。

2.不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中。

3.交流220V電源線（、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線。

4.故障信號線（GZ+、GZ-）、報警信號線（BJ-、BJ+）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，-長距離不應超過500m。

5.TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，-長距離不應超過1200m。

6.TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm2雙絞線（注意極性），-長距離不應超過2000m。

主要事項：

1.安裝及施工應按照GB50166-2007《火災自動報警系統施工及驗收規范》執行。

2.內含高壓，維護時請注意安全。
