西門子輸入模塊FDCI181如何監控現場設備
來源：消防維保 時間：2018-11-19 13:25:03
FDCI181是一款輸入模塊，模塊把接收到的輸入信號報給消防主機FC18，消防主機可以以監管事件顯示出來，也可以以火警事件顯示，這個可以在主機這邊設置。
輸入模塊一般在現場可以監控壓力開關、水流指示器、信號蝶閥等。或者有的寫字樓里面有廚房，會安裝可燃?xì)怏w報警控制器，當控制器報警時需要把信號傳給消防主機，這時也可以用輸入模塊進行信號傳遞。這些被監控設備有一個共同的特點，就是當它動作時，會給出一個干節點信號（常閉觸點或者常開觸點）。而輸入模塊恰好可以將這種干節點信號傳遞給消防主機。

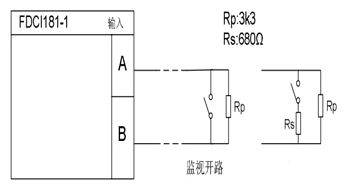

下面是輸入模塊FDCI181的接線圖
1、監控開路的接線方法
如上圖，AB端引出的兩根線接在被監控設備的干節點觸點兩端（常開或常閉），電阻Rp接在被監控設備端。顧名思義，監控開路就是指當A、B兩根線任何一根與被監控設備的連接中斷就會報開路故障。這也是為什么Rp接在被監控設備端的目的。如果接在輸入模塊端，那么即使連線出現中斷，也不報故障，這樣正常的輸入信號就無法傳遞給輸入模塊，消防主機也無法報出事件。
那輸入信號就是AB兩根線短路作為輸入信號。前面提到被監控設備一般都提供干節點信號，當被監控設備動作時，會使觸點閉合，這樣就可以使AB兩根線短路。則輸入模塊就認為是一個輸入信號進來，并將該信號通過回路總線報給消防主機。

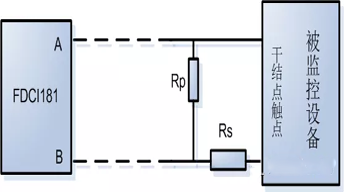

2、監控短路/開路的接線方法
這種接線方法目的就是為安全考慮。接線方法如下圖，同樣電阻要加在被監控設備端。這樣當輸入模塊與被監控設備之間的連線出現開路，或者短路時，消防主機會報出相應的故障。
那輸入信號是什么呢？以被監控設備動作時給出常閉信號為例，觸點閉合后，就相當于兩個電阻并聯，這時就是輸入信號，消防主機會報出監管事件或者火警事件（可以在消防主機端設置）。
有輸入信號時，模塊有一個LED燈會被點亮，以方便現場人員查看。另外，還可以對模塊進行定位測試，其實就是為了方便定位模塊所在位置，從消防主機端發一個命令，使模塊的LED燈被點亮，方便現場人員查找。
以上基本上是輸入模塊的通常用法。如果有更多的使用要求，可以參看它的使用說明書。
